@パパリウス さん
ご返信ありがとうございます。
私は、自分の生活が許す範囲という制限において、
モバイル版の開発に協力させて頂きたいと思います。
デバッグや動作確認等についても、方法を連携していただければ、
自分のできることにおいて協力させて頂きたいと思っております。
ラズパイ用の電源
@パパリウス さん
ご返信ありがとうございます。
私は、自分の生活が許す範囲という制限において、
モバイル版の開発に協力させて頂きたいと思います。
デバッグや動作確認等についても、方法を連携していただければ、
自分のできることにおいて協力させて頂きたいと思っております。
@Pass さん
実はどういう仕組みなのかはよく理解しないまま購入したのですが(DC-Arrowも検討したのですが主にケーシングで悩み市販品に走りました)、エルサウンドのWebサイトを見てみると出川式というもののようですね。
電源で音が変わるとなると他のものも気になってしまうタチで、このスレッドは楽しく(自分にはなかなか難しいですが)読ませていただいております。
@hawami さん
機会があれば色々とお試し頂き、皆さんのお好みに合うものが見つかれば良いなぁと考えています。疑問な点があれば、お気軽にご質問ください。
近隣のメンバーでオフ会を開催して、電源を持ち寄って比較してみるというのも面白いかもしれませんね
@ジャイアン さん
いつも楽しいブログありがとうございます。今回も楽しませて頂きました。
まさかお送りしたトランジスタの中に3端子レギュレータが紛れ込んでしまっていたとは。今回は、瓢箪から駒みたいなネタ提供になりましたね
追加で解説させて頂くとすると、今回はLM338という3端子を使ったので、5A取り出せます。一応9V×5Aなので45W分の電力まではDC-Arrowに供給が出来ます。これだけ電力に余裕があれば、負荷過渡応答特性はそれほど犠牲にせずにローノイズ化が図れるのではないかな?というのが狙いでした。うまくいって何よりです
できれば、12VのACアダプターも30w以上あった方が余裕があって良いと思います。
@Pass さん
エェ、本当に瓢箪から駒を装ったネタ振りだったのではと思うほどタイムリーな展開でしたね(笑)
追加解説をありがとうございます。そういう狙いもあったのですね。なるほどぉ。
用意したACアダプターは12V/2Aです。近所のハードオフに適当なものがなくて、今回は秋月で追加分は購入しました。これ以上の定格品になると、一気に値段が跳ね上がるんですよね。う〜ん悩ましい。
@hiroget9 さん
ジャイアンさんのブログでDC-Arrowの改造をお勧めするのもどうかと思い、こちらでコメントさせて頂きます。
ハードルの高さがチョットだけならぜひチャレンジしてみてください
もしうまくいかないようでしたら、ご相談頂ければと思います。
今お使いの安定化電源から直接5Vを供給した時との聴き比べだけでなく、スイッチング電源と安定化電源から12vを供給したDC-Arrow(改)の聞き比べや、SB32+PROにのみDC-Arrow(改)を使ってみる等の聴き比べも面白いと思いますよ。
なかなか市販品では最適な電源は見つけにくいようですけど、ハンダ付けに自信が無いという方はどの程度いらっしゃるんでしょうね。。。
老眼でハンダ付けはあきらめていたmgroovyです。
若い頃は(笑)、キットとか組み立てていたのですが、先日電源の線をハンダ付けしたら、
手元も暗いし、全然見えないしで、超イモハンダになってしまいました。。。
でも、ジャイアンさんとやり取りさせていただいているうちに、
一念発起して組み立ててみようか!って気になりまして、
ついにDC-Arrowsを組み立ててしまいました!
それで、うまくやるには、やっぱり良いツールが必要になります。
あるのとないのとでは雲泥の差です。
これと、これと、これをオーダーしました。
それと、GND回りのハンダ付け用に100Wのコテも準備しました。
そしたら、こーんなキレイにハンダ付けできました。

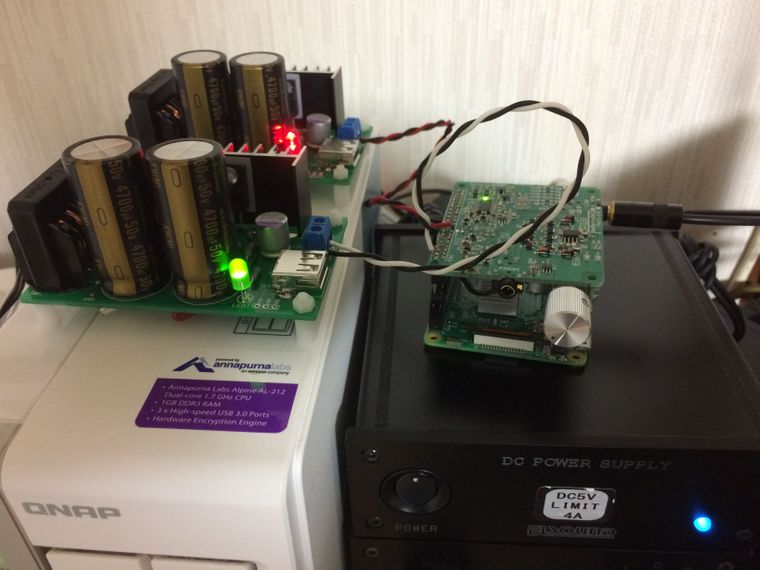

今は手持ちのエーワイ電子の電源をmsBerryDACの5Vに供給して、
msBerryDACの3.3VにはDC-Arrows(改)のツェナーダイオードを5.6Vに変えて作成、
ラズパイにはDC-Arrows(改)から5Vを供給。
実は5Vの方を作成直後に繋げてみたら、なんか全然ダメダメな音が出てきて、がっくりだったのですが、ジャイアンさんによるとOSコンなどハンダ付けしたら熱で一時的に劣化するそうで、回復には通電して時間をかける必要があるとのこと。
それで、気を取り直してもう一度接続したら、なんと中華製トランス式電源を完全に凌駕する音が出てきました!
もっと良くなるのを期待しています。
ジャイアンさん、Passさんに感謝です!!!
@mgroovy さん
頑張りましたね!うまく機能してくれたようで安心しました。
私も老眼ではありますが、手元を明るくする、ルーペを使う(私はハズキルーペを愛用しています)などで作業環境はグッと良くなりますよね。
日常的にハンダづけに親しんでいる人は少ないと思いますが、mgroovyさんの挑戦は他の方の励みになるんじゃないでしょうか。
ラズパイやI2Sカードの電源には、高い負荷過渡特性や低ノイズを徹底的に追求したものを使うのが、より幸せな結果をもたらすんだなぁと実感しているところです。これからも少しでも参考になるよう情報発信していきたいと思っています。
@mgroovy さん
DC-Arrowの完成おめでとうございます!!
一念発起してチャレンジした結果うまく出来て、なおかつ予想以上の音質改善は喜びもひとしおですよね。すばらしいレビューありがとうございました
ハンダ付けのコツは「ハンダが自然に溶けるまでじっくり加熱する」です。焦ってハンダを流し込もうとするとイモハンダになります。ジャイアンさんのおっしゃる通り、慣れですね。
@ジャイアン さん
ハンダ付けの練習をこれから始めるところです。
最終的にDC-Arrowを作りたいと思います。
共立エレショップでDC-Arrow基板とパーツ一式をみつけましたが、けっこうな金額でした。
ジャイアンさん仕様のDC-Arrowは音が良いだけでなく、お財布にも優しいとお聞きしました。
超ウィザード級のDC-Arrowの使い手であるジャイアンさんに、使用パーツのアドバイスをいただけたら嬉しいです。
ハンダ付けの練習をしつつ、パーツの準備を進めたいと思っています。
僕も攻殻大好きです
ノイズをホイホイ(後編)をアップしました。
一連のDC-Arrow改造ネタの最終版になります。
私が改造したDC-Arrowについて、Passさんが部品表を作ってくださいました。
少々加筆修正したものをアップします。
DC-Arrow(改)部品表.xlsx.zip

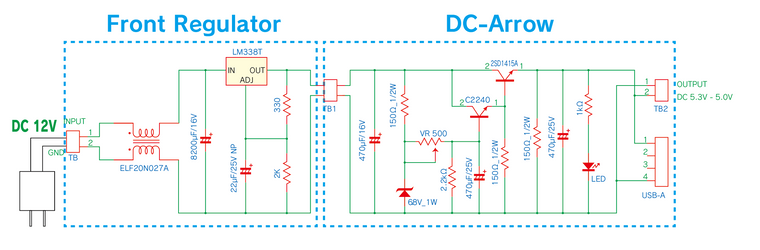

ついでに部品表にあわせて回路図にも手を入れました。
決して改造を強制するものではありませんが、上手くいけば確実に幸せになれる方法だとは思います(笑)
土曜日に秋葉原の秋月電子の開店時間を見計らって、部品調達してきました。
(もしかして、どなたかとお店でお会いしてるかもしれませんね)

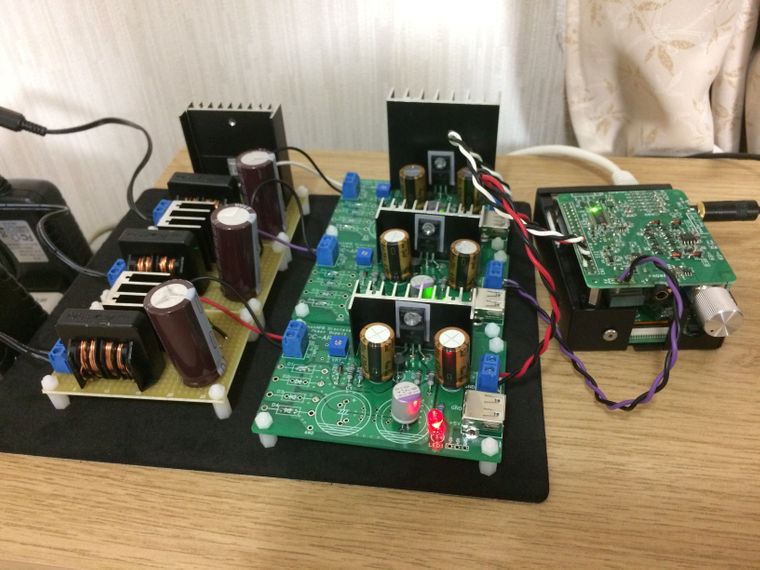

それで今回の追加に合わせて、DC-Arrowももう一台作成し、
ラズパイ+msBerryDACに投入する電源すべてを、この方法に変えてしまいました(笑)
ラズパイ用の電源のFront Regulatorの放熱板は少し大きめのを使いましたが、まだ足りない感じだったので、同じサイズのを上に乗っけました(写真左上)
一晩電源を入れっぱなしで音楽をかけてから視聴しましたが、さらに静寂さが増したのと、躍動感もアップしました。
しかし電源を変えるだけで、しかもACアダプタで、ここまでの音が出せるとは。。。
今まではACアダプタ=悪い音という思い込みがあったのですが、キレイに払拭されました。
それとハンダ付けですが、かなり手馴れてきました。ユニバーサル基板での配線は初めてだったのですが、苦も無くできてしまい、自分でもびっくりでした。
やっぱり慣れだと思います。
しかしここまでできるようになると、今回で終わりにするのがもったいないので、何か他のものにチャレンジしてみようかと思っています(笑)
あ、あとはアクリル板の上に乗せなくちゃ。。。
それからタップ+ACアダプタ周りのごちゃごちゃをなんとかしたい(笑)
@mgroovy さん
オォ、3つとも!
我が家と同じ構成ですね
当方、チョットコンデンサを追加したら、msBerryDACがさらにご機嫌な音を立てるようになりました。
近日中に事の顛末をブログにアップする予定です。
乞うご期待です
@mgroovy さん
ユニバーサル基板までサクッと組み上げるとは、もうすっかり自作派ですね
ACアダプター周りの配線が気になるようでしたら、yoさんにご紹介頂いたダイトロンのスイッチング電源1台から3台のDC-Arrowに接続するのもスッキリして良いかもしれませんね。
50W1台でも電力は賄えるはずです。150W品なら安心ですが、価格が。。。
Pass さん
DC-Arrowのすばらしい改造アイデアをありがとうございます!
はい、自作派にはなれそうですが、自分で回路図がかけないため、常に受け身なところが痛いです~。
今使っているACアダプターはこれで、12Vx2.5A=30Wもので、3つ合わせても1800円ちょっとで、ダイトロンの1/10くらいです。
やっぱ浮いたお金はラズパイ4とかDigione Signatureに回したいですので(笑)
このACアダプタの形状がごついのが、整理できない原因ですが、要は目に入らなければ良いので、
何か小さな段ボール箱の中に入れてしまえば良いかな?なんて思っています。
